500噸薄板拉伸液壓機（也稱500噸液壓機）是專用于金屬薄板拉伸成型的液壓設備，廣泛應用于汽車制造、五金加工、家電生產等行業。根據結構不同，主要分為四柱式和框架式兩種類型；按拉伸原理可分為單動和雙動兩種形式。
1、主要結構特點

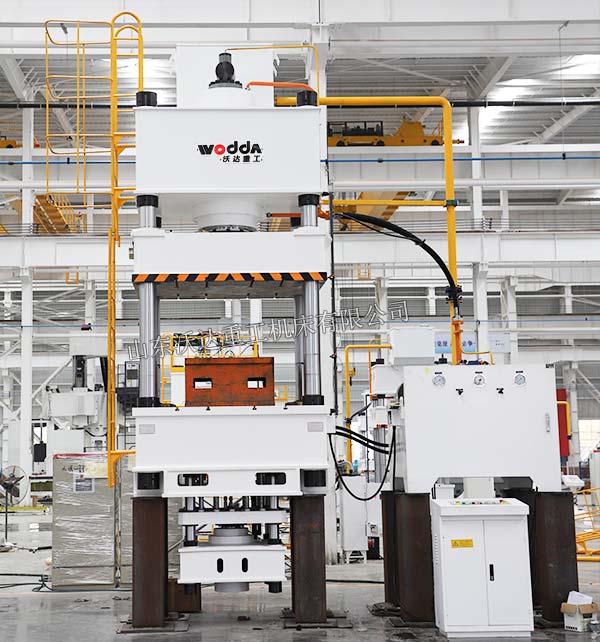

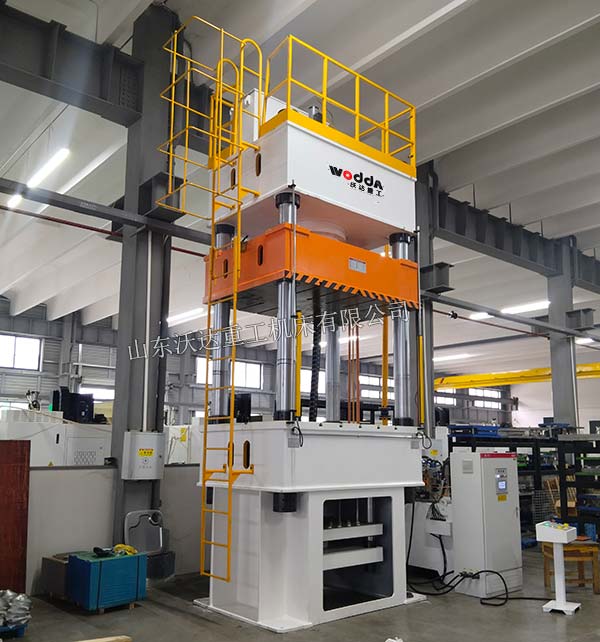

1.四柱式結構
①500噸薄板拉伸液壓機采用三梁四柱式機身設計，由上橫梁、工作滑塊、工作臺、四根立柱組成；
②計算機優化結構設計，簡單、經濟、實用；
③滑塊采用精密導套導向，四個精密導套使下壓垂直精度高；

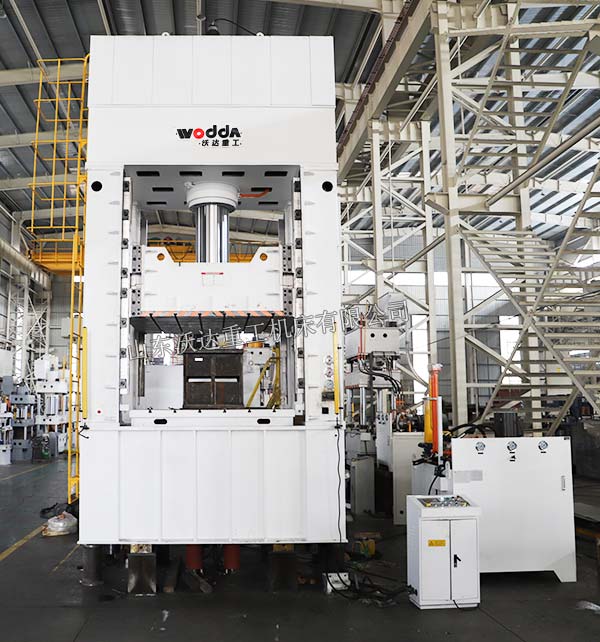

2.框架式結構
①500噸薄板拉伸液壓機采用整體鋼板焊接框架式結構，經回火時效處理，精度保持性好；
②滑塊采用四角八面導軌導向，剛性好、精度高、抗偏載能力強；
③四角八面矩形導軌設計，間隙可調，可消除熱膨脹對導軌間隙的影響；
2、核心技術參數
公稱壓力：500噸（5000KN）
工作壓力：25MPa
工作臺面：1200×1200mm（可定制）
開口高度：根據工藝需求定制
滑塊行程：根據工藝需求調節
控制系統：PLC+觸摸屏/伺服控制
3、性能優勢
高精度控制：500噸薄板拉伸液壓機采用PLC可編程序控制系統，配合伺服電機與油泵，實現精密控制，靈敏度高，響應快速；
液壓系統先進：采用二通插裝閥或整體式插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少泄漏點；
拉伸功能完善：500噸液壓機配備液壓墊（多頂桿）裝置，工作臺設有足夠的頂桿孔，可實現拉伸、頂出、不頂出三種工作范圍；
操作靈活：可實現手動、半自動兩種操作方式，具有定壓、定程兩種壓制工藝；
安全保護：配備安全鎖緊裝置、液壓油濾清裝置、全自動潤滑裝置及光電保護裝置等。
4、應用領域
500噸薄板拉伸液壓機適用于多種金屬薄板成型工藝：
汽車行業：汽車配件、農用車覆蓋件、電動車擋風板、頂棚、車廂板等
五金制品：不銹鋼水槽、拉伸水箱、廚具餐具、臉盆、鍋碗瓢盆等
建筑裝飾：波紋板、彩鋼瓦、廠房倉庫頂棚、橋梁波形鋼腹板等
工業配件：封頭、錨桿托盤、電機風罩、消防器材、壓力容器等
航空航天：導彈發射艙、飛機螺旋槳葉片、高性能雷達罩等
5、可選配置
根據生產需求，可配置以下附件：
移動工作臺
沖裁緩沖裝置
光電安全保護裝置
冷卻/加熱裝置
換模浮動導軌和滾動托架
觸摸式工業顯示屏
打料裝置（液壓/機械式）
模具加熱及溫控裝置
沃達重工液壓機采用先進的技術和優質的材料制造，具有多功能、高效率、穩定性等優勢，為企業生產過程提供了更加靈活、高效和可靠的解決方案，為制造業的轉型升級提供高效的技術支持。如有液壓機方面的需求或者問題，歡迎聯系山東沃達重工機床有限公司，請致電18963222388。
